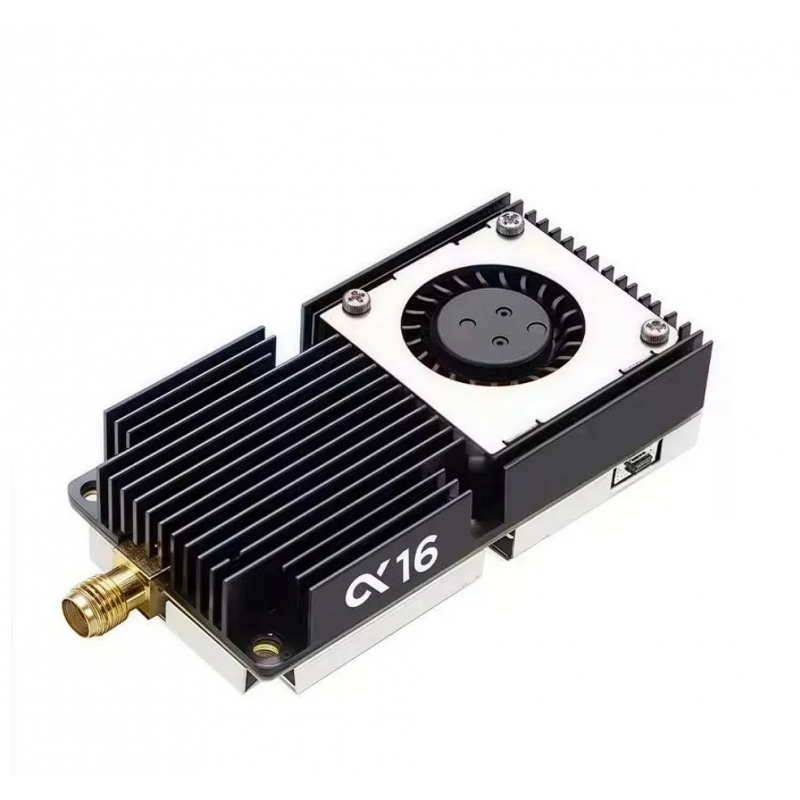

Видеопередатчик AKK Alpha 16 96CH 16W 4,9–6 ГГц
- Код товара: 142751-
- Артикул: AKK-Alpha-16
AKK Alpha 16 — мощный ультраширокополосный аналоговый FPV-видеопередатчик для систем, где требуются высокая выходная мощность и расширенный выбор рабочих частот. Модель поддерживает 96 каналов в диапазоне 4,9–6 ГГц, имеет шесть уровней мощности от 25 мВт до 16 Вт, поддерживает SmartAudio и оснащена встроенным вентилятором активного охлаждения.
Максимальная заявленная мощность 16 Вт делает Alpha 16 специализированным решением для дальнобойных FPV-систем. Передатчик рассчитан на питание 19–28 В, оснащён разъёмом SMA и имеет монтажные отверстия 30,5 × 30,5 мм.
До 16 Вт выходной мощности
Главное отличие AKK Alpha 16 — широкий диапазон регулировки мощности:
25 мВт / 1 Вт / 3 Вт / 5 Вт / 8 Вт / 16 Вт.
Это позволяет выбирать режим под конкретную FPV-систему и условия эксплуатации, а максимальная заявленная мощность достигает 16000 мВт.
При использовании высоких уровней мощности особенно важны правильное охлаждение, качественная антенна и стабильное питание. Также необходимо учитывать разрешённые в месте эксплуатации частоты и ограничения по мощности радиопередающего оборудования.

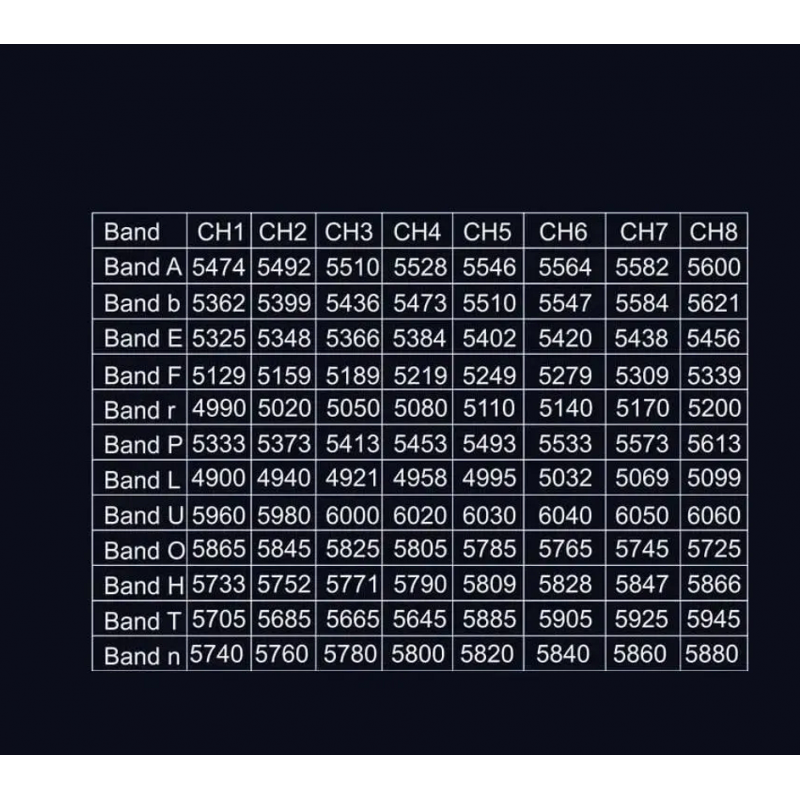

96 каналов и диапазон 4,9–6 ГГц
Alpha 16 поддерживает 12 диапазонов и в общей сложности 96 каналов, охватывая частоты 4,9–6 ГГц.
Расширенный диапазон отличает модель от стандартных аналоговых 5,8-ГГц VTX и предоставляет значительно больше вариантов настройки частоты.
Для работы на выбранном канале видеоприёмник и антенны также должны поддерживать соответствующую частоту.
SmartAudio
Поддержка протокола SmartAudio позволяет интегрировать видеопередатчик с совместимым полётным контроллером и управлять параметрами VTX без непосредственного доступа к его корпусу.
Для дальнобойных и крупных FPV-сборок это особенно удобно: передатчик можно установить внутри аппарата и выполнять поддерживаемые настройки через электронику дрона.

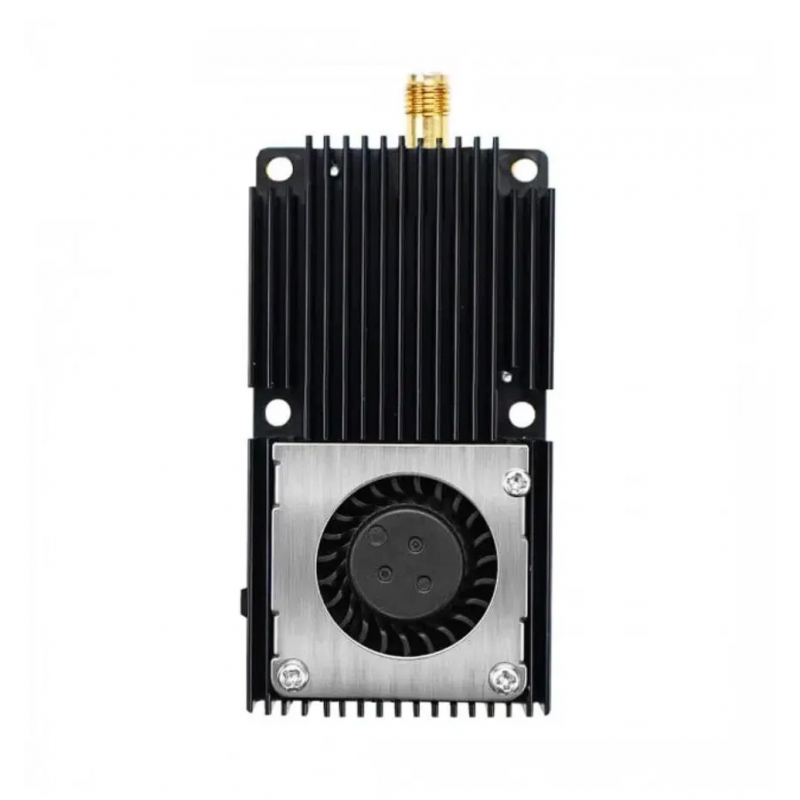

Активное охлаждение с вентилятором
Высокая выходная мощность сопровождается существенным тепловыделением, поэтому AKK Alpha 16 оборудован встроенным вентилятором.
Принудительное охлаждение помогает поддерживать рабочий температурный режим видеопередатчика. При монтаже необходимо оставить достаточно пространства для циркуляции воздуха и не перекрывать вентилятор элементами рамы или проводкой.
Питание 19–28 В
Рабочее входное напряжение составляет 19–28 В, заявленный входной ток — 3 А.
Такой диапазон питания необходимо учитывать ещё на этапе проектирования FPV-системы. Источник питания должен соответствовать требованиям передатчика не только по напряжению, но и обеспечивать необходимый ток, особенно при использовании максимальной мощности.
Перед подключением рекомендуется проверить напряжение непосредственно в точке питания VTX.
Отдельное питание FPV-камеры
Передатчик предусматривает выход 5 В для питания камеры.
В предоставленной спецификации максимальный ток указан как 500 А, что практически наверняка является опечаткой в исходных данных. Вероятно, речь идёт о 500 мА, однако перед подключением камеры этот параметр следует обязательно проверить по маркировке или документации AKK.

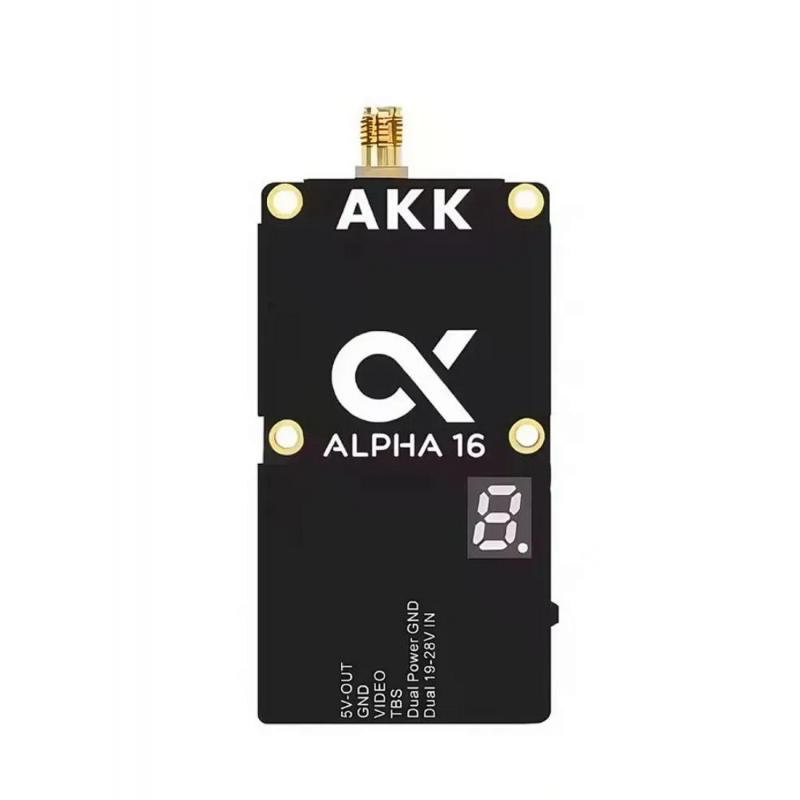

SMA и JST 6-pin
Для подключения антенны используется SMA-разъём, а основной кабель подключается через 6-контактный JST.
Учитывая расширенный диапазон 4,9–6 ГГц, при выборе антенны важно смотреть не только на совместимость разъёма SMA, но и на её рабочий частотный диапазон.
Не следует включать VTX высокой мощности без установленной подходящей антенны.

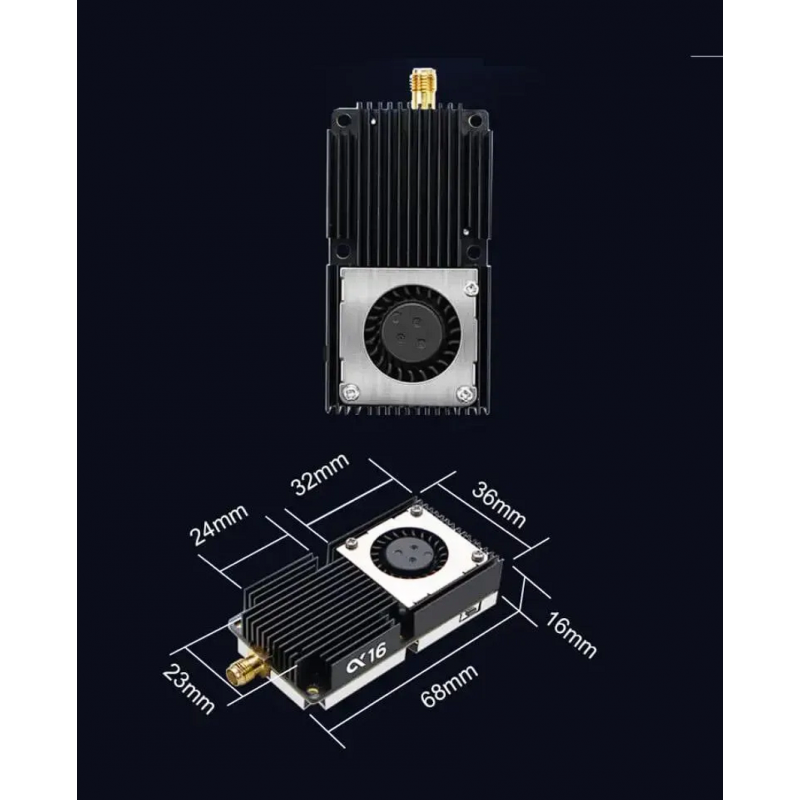

Размеры и монтаж
Несмотря на мощность до 16 Вт, корпус имеет достаточно компактные размеры:
68 × 36 × 15 мм.
Монтажные отверстия выполнены по схеме 30,5 × 30,5 мм, что упрощает интеграцию передатчика в подходящие FPV-платформы.
Вес без антенны составляет 56 г.

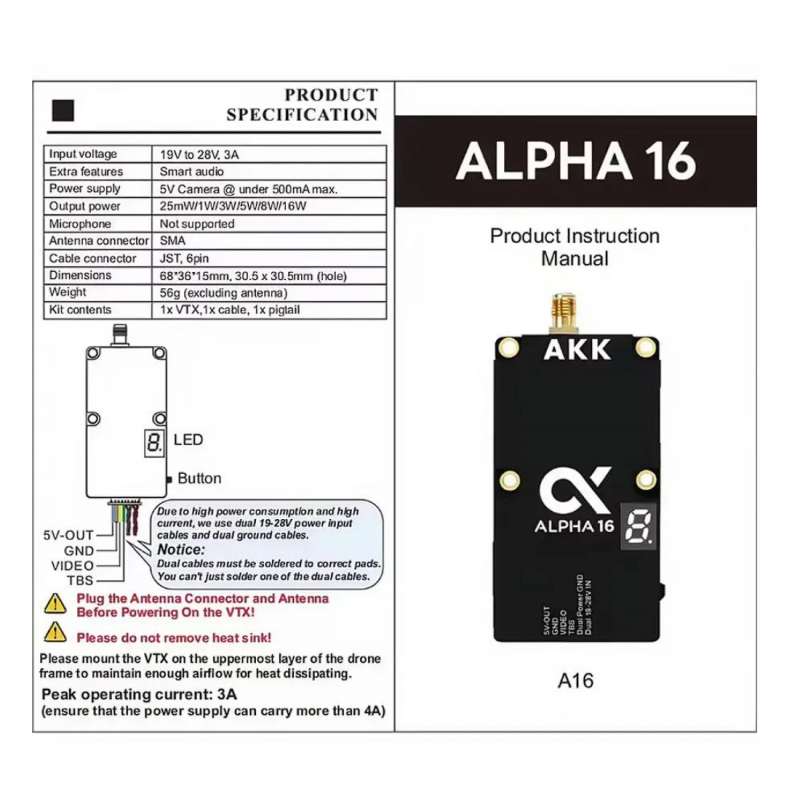

Технические характеристики AKK Alpha 16
| Параметр | Значение |
|---|---|
| Производитель | AKK |
| Модель | Alpha 16 |
| Тип | Аналоговый FPV-видеопередатчик |
| Частотный диапазон | 4,9–6 ГГц |
| Количество диапазонов | 12 |
| Количество каналов | 96 |
| Максимальная мощность | 16 Вт / 16000 мВт |
| Уровни мощности | 25 мВт / 1 Вт / 3 Вт / 5 Вт / 8 Вт / 16 Вт |
| Входное напряжение | 19–28 В |
| Входной ток | 3 А |
| Протокол управления | SmartAudio |
| Выход для камеры | 5 В |
| Антенный разъём | SMA |
| Разъём кабеля | JST, 6 pin |
| Система охлаждения | Встроенный вентилятор |
| Размер | 68 × 36 × 15 мм |
| Монтажные отверстия | 30,5 × 30,5 мм |
| Вес | 56 г без антенны |
Комплектация
В комплект поставки входят:
- видеопередатчик AKK Alpha 16;
- комплект кабелей.
Для мощных дальнобойных FPV-сборок
AKK Alpha 16 заметно выделяется среди аналоговых FPV-видеопередатчиков сочетанием 16 Вт максимальной мощности, 96 каналов и сверхширокого диапазона 4,9–6 ГГц. Шесть ступеней мощности позволяют гибко выбирать режим работы, а SmartAudio упрощает управление настройками VTX.
При построении системы на базе Alpha 16 особое внимание следует уделить охлаждению, качеству питания, подбору широкополосной антенны и совместимого видеоприёмника.
